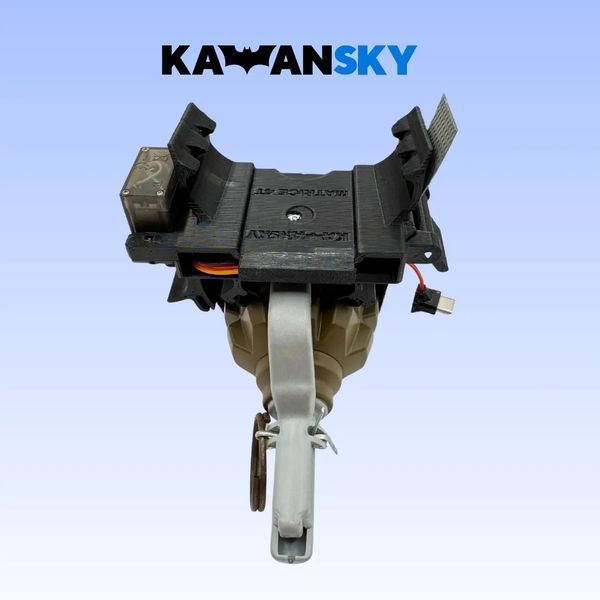

Система скиду Кажан на Dji Matrice 4/4T

Універсальна система скиду Кажан M4Т-1-D для DJI Matrice 4/4T

Система скиду Кажан M4Т-1-D — це спеціалізований навісний механізм, розроблений для інтеграції з квадрокоптерами серії DJI Matrice 4/4T. Виріб призначений для точного транспортування та дистанційного скидання цільового навантаження. Завдяки універсальному вузлу кріплення, система дозволяє оператору швидко адаптувати безпілотник під різні типи боєприпасів без використання додаткових перехідників чи модифікації корпусу дрона.

Сумісність із бойовим навантаженням (БК)

Головна перевага моделі M4Т-1-D — її адаптивність до різних форм-факторів вантажу. Фіксація БК здійснюється за допомогою регульованого ремінця довжиною 21 см, що дозволяє надійно утримувати об'єкти різного діаметра.

Система штатно підтримує роботу з наступними типами навантаження:

• ВОГ-17 та ВОГ-25 (гранатометні постріли);
• М430 (кумулятивно-уламкові боєприпаси стандарту НАТО);
• Ф-1, РГО, РГД (ручні гранати осколкової дії).

Для підвищення надійності кріплення в конструкції передбачені спеціальні гумові накладки. Вони запобігають поздовжньому та поперечному ковзанню металевого корпусу боєприпасу в польоті, що критично важливо для збереження стабільного центру мас дрона під час різких маневрів.

Конструкція та виконавчий механізм

Каркас системи скиду виготовлено з ударостійкого пластику методом 3D-друку. Такий підхід забезпечує оптимальний баланс між міцністю вузлів та мінімальною вагою виробу, дозволяючи максимізувати корисне навантаження самого квадрокоптера.

Виконавчим елементом виступає інтегрований сервопривід класу Micro Servo (BVN). Він працює в безпечному діапазоні напруги 4.8V–6V і забезпечує достатнє зусилля для миттєвого розмикання замка. Механізм спроєктований так, щоб гарантувати безперешкодний вихід вантажу при поданні керівного сигналу, унеможливлюючи затримку або "залипання" БК на підвісі.

Живлення та інтеграція

Живлення системи скиду Кажан здійснюється безпосередньо від бортової мережі дрона. Це технічне рішення має дві ключові переваги:

1. Немає потреби встановлювати та заряджати окремі акумулятори для сервісних механізмів.
2. Знижується загальна стартова вага комплексу.

Скид активується дистанційно, сигнал ініціації призначається на вільний канал пульта керування оператора через штатні протоколи DJI.

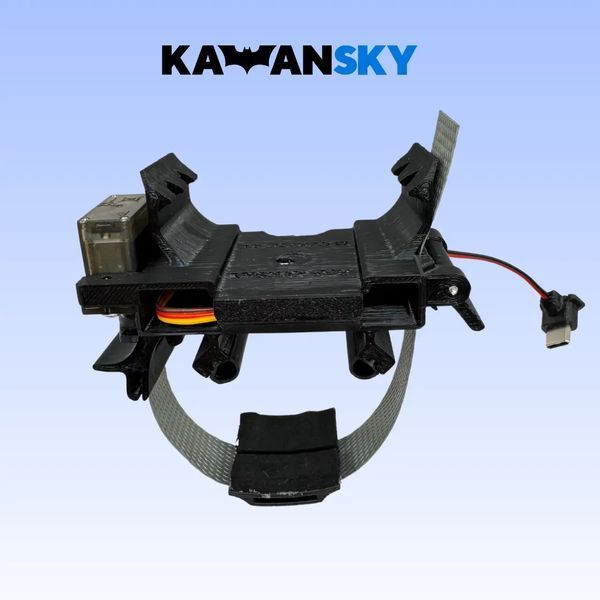

Комплект постачання

Модуль постачається готовим до встановлення на дрон. До комплектації входить:

• Базовий модуль скиду Кажан M4Т-1-D із встановленим сервоприводом;
• Додатковий фіксувальний ремінець (21 см);
• Універсальна гумова накладка на ремінець для антиковзної фіксації вантажу.
