Сіткомет “Чіпа”

Сіткомет «Чіпа» портативний засіб фізичного перехоплення FPV-дронів

Сіткомет «Чіпа» — це спеціалізований автономний пристрій одноразової дії, розроблений українською компанією BlueBird Tech для швидкого кінетичного перехоплення малих безпілотних літальних апаратів. Пристрій належить до класу ручних систем контактної протидії дронам і призначений для захисту індивідуальних позицій, бліндажів, постів спостереження та мобільних груп від ударних FPV-камікадзе та легких мультироторних БПЛА розвідувального типу (класу Mavic).

Перехоплення здійснюється шляхом примусового викиду надміцної сітки, яка розгортається у польоті та механічно блокує пропелери дрона. Втрачаючи тягу й керованість, безпілотник миттєво втрачає підйомну силу і падає без можливості продовжувати політ.

Конструктивні особливості та принцип дії

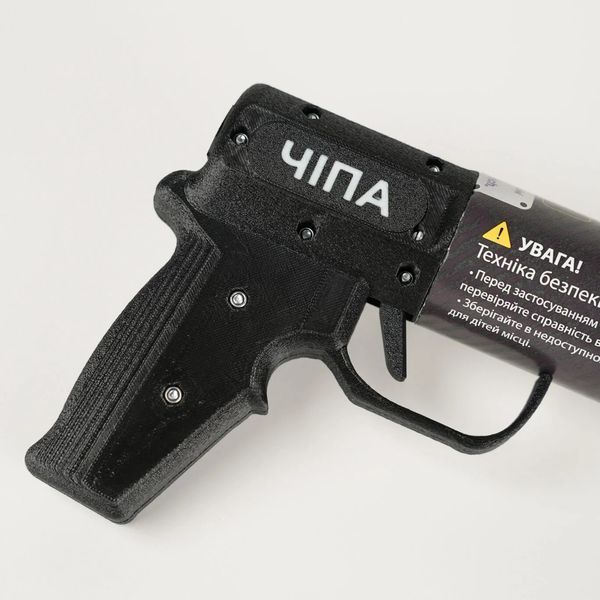

Сіткомет виконано у форм-факторі компактного циліндричного модуля з інтегрованою ергономічною пістолетною рукояткою та класичним спусковим механізмом. Загальна маса спорядженого виробу становить 620 г, а габарити — 260 мм у довжину за діаметра корпуса 50 мм, що дозволяє переносити пристрій на тактичному спорядженні, ременно-плечових системах (РПС) або в бічних кишенях рюкзака.

Рушійна частина та ініціація

Метання заряду здійснюється не за рахунок стисненого газу (CO₂-балонів, чутливих до морозів), а завдяки імпульсу холостого піропатрона калібру 410 (.410). Це забезпечує термостабільність, миттєве нагнітання робочого тиску та високу швидкість вильоту метального заряду незалежно від погодних умов і температури навколишнього середовища.

Для приведення в дію не потрібні акумулятори чи електричне живлення — пристрій повністю механічний та енергонезалежний.

Балістика та фази польоту сітки

У контейнері розміщено спеціальну надміцну сітку розміром 3 × 3 метри (площа перекриття — близько 9 м²). Час її розкриття становить усього приблизно 0,2 секунди, що критично важливо при атаці високошвидкісних цілей.

Траєкторія розгортання сіткового заряду ділиться на чотири функціональні етапи:

• 0–4 м (виліт заряду): сітка залишає корпус у згорнутому стані в контейнері, рухаючись із максимальною початковою швидкістю за рахунок газів піропатрона.
• 4–15 м (динамічне розкриття): під дією інерції кінцевих важків та зустрічного опору повітря полотно швидко розгортається у фронтальній площині, збільшуючи пляму ураження.
• 15–20 м (робоча зона максимальної ефективності): сітка набуває повної конфігурації 3 × 3 м. У цій фазі ймовірність зачеплення роторів безпілотника максимальна.
• 20–25 м (згасання імпульсу): внаслідок аеродинамічного опору швидкість падає, полотно починає втрачати геометрію і складатися. Ефективність перехоплення на цій ділянці поступово знижується.

Інженерне рішення компенсації віддачі

Конструкція внутрішньої камери та пускового корпуса розрахована так, щоб мінімізувати імпульс віддачі на руку оператора. Частина порохових газів перенаправляється в рухомий корпус контейнера з сіткою: контейнер отримує спрямований вектор руху вперед, механічно компенсуючи зворотний удар і дозволяючи утримувати точну лінію прицілювання.

Технічні характеристики сіткомета «Чіпа»

Тактичні переваги: параметр → ефект → користь для бійця

• Відсутність радіовипромінювання (0 Вт RF-сигналу):

  • Ефект: пристрій не генерує електромагнітних хвиль і не використовує частоти управління.
  • Користь: позиція стрільця не демаскується для ворожих засобів радіотехнічної розвідки (РТР); сіткомет можна безпечно застосовувати в зонах, де працюють дружні комплекси РЕБ або зв'язку, не створюючи їм взаємних перешкод.

• Піротехнічний пуск калібру 410:

  • Ефект: створення миттєвого тиску без затримок і без падіння характеристик на холоді.
  • Користь: надійне спрацьовування за мінусових температур і висока швидкість виходу сітки на рубіж розкриття (за 0,2 с), що критично проти FPV, які пікірують на швидкості понад 100 км/год.

• Площа перекриття 3 × 3 м:

  • Ефект: створення щільного купола з надміцного матеріалу площею 9 м².
  • Користь: нівелює похибки динамічного прицілювання в умовах стресу; достатньо влучити у контур цілі або виставити заслін на траєкторії її руху.

• Маса 620 г при довжині 26 см:

  • Ефект: габарити і вага співставні з пістолетом або димовою гранатою.
  • Користь: пристрій завжди під рукою як індивідуальний засіб останнього рубежу оборони (last-ditch defense), не перевантажуючи бійця додатковими кілограмами.

Сценарії бойового застосування

1. Індивідуальний захист стрільця на відкритих переходах: При русі між укриттями піхотинець позбавлений стаціонарного купольного РЕБ. «Чіпа» дозволяє знешкодити дрон, що заходить на атаку з відстані 15–20 метрів.
2. Оборона стаціонарних вогневих точок та спостережних пунктів: Перехоплення розвідувальних дронів зависаючого типу, які коригують мінометний або артилерійський вогонь безпосередньо над окопом.
3. Екіпажі бронетехніки, автотранспорту та евакуаційні групи: Можливість збити дрон на кінцевому етапі траєкторії перед ураженням кабіни чи десантного відділення без застосування стрілецької зброї, рикошети від якої небезпечні для власного особового складу.
4. Робота під куполом власного РЕБ: У випадках, коли ворожий FPV зміщується на нестандартні діапазони керування (або використовує оптичне наведення по кабелю/машинний зір), радіоелектронні глушилки виявляються безсилими. «Чіпа» забезпечує фізичне знищення цілі незалежно від протоколу радіозв'язку.

Порядок підготовки, експлуатації та заходи безпеки

Пристрій постачається готовим до збирання. Для коректного використання необхідно суворо дотримуватися послідовності кроків з інструкції Rev 1.0:

Підготовка перед виходом

1. Візуальний огляд: огляньте корпус, переконайтеся у відсутності тріщин, деформацій пластику та наявності запобіжника з кільцем.
2. Спорядження: вставте холостий пусковий піропатрон 410 у гніздо контейнера із сіткою.
3. Монтаж: накрутіть споряджений контейнер на різьбову частину пускового модуля до повної фіксації. Перевірте з'єднання на відсутність люфту.
4. Контроль: переконайтеся, що кільцевий запобіжник залишається заблокованим до моменту безпосереднього відкриття вогню.

Алгоритм здійснення пострілу

1. Візьміть сіткомет правою рукою за рукоятку.
2. Спрямуйте ствол у безпечному напрямку від себе вгору.
3. Важливо: тримайте вказівний палець вздовж корпусу за межами захисної скоби.
4. Лівою рукою висмикніть кільцевий фіксатор запобіжника.
5. Зафіксуйте пристрій двома руками, займіть стійку стрілецьку позицію.
6. Наведіть зріз контейнера з урахуванням випередження руху цілі (оптимально — зустрічний курс на дистанції 15–18 метрів).
7. Плавно натисніть на спусковий гачок.

Увага! Виріб є суворо одноразовим. Після спрацювання пусковий модуль не підлягає самостійному переспорядженню чи перезаряджанню, оскільки внутрішній механізм відпрацьовує разовий деформаційний цикл викиду. Категорично забороняється розбирати контейнер із сіткою, вносити зміни у конструкцію спускового механізму, зберігати поблизу відкритого вогню чи направляти сіткомет на людей або тварин.

Комплектація постачання

Сіткомет постачається у фірмовій захисній коробці BlueBird Tech:

• Пускова частина з ергономічною рукояткою та УСМ — 1 шт.
• Контейнер із сітковим зарядом 3 × 3 м — 1 шт.
• Холостий піропатрон калібру 410 — 1 шт.
• Посібник користувача (Rev 1.0 BLUEBIRD TECH) — 1 шт.

Кому та для яких завдань варто обрати «Чіпу»

Сіткомет «Чіпа» — раціональний вибір для підрозділів, які шукають компактний і автономний засіб захисту від безпілотників без необхідності розгортання дорогих електронних станцій. Він не замінює потужні системи РЕБ або стрілецьку антидронову зброю з картеччю, але закриває специфічну нішу гарантованого безрикошетного перехоплення на критичній дистанції до 20 метрів.

Це надійне рішення для першої лінії оборони, піших дозорів та водіїв, де вирішальними факторами є миттєва готовність до бою, відсутність потреби в електроживленні та стовідсоткова стійкість до будь-яких радіоелектронних контрзаходів супротивника.
