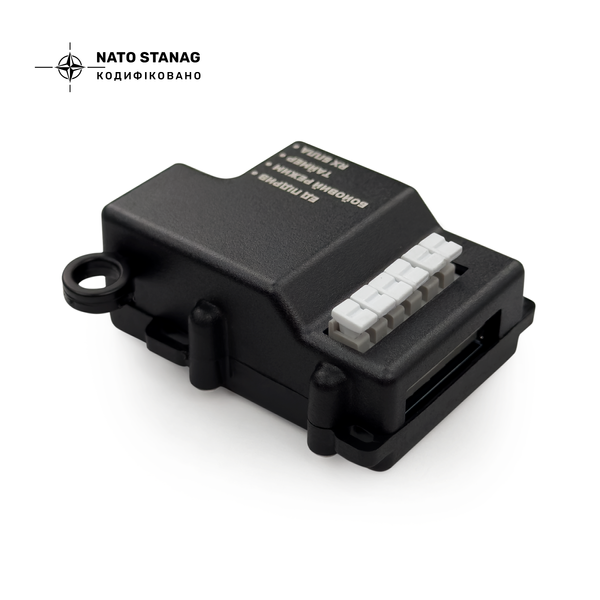

Модуль ініціації для FPV-дронів ORK V4
Модуль ініціації ORK_V4 - професійна плата ініціації для FPV-дронів і БпАК спеціального призначення. Створена для роботи у складних умовах: витримує мороз і спеку, має багаторівневий захист від випадкової активації, легко інтегрується з популярними польотними контролерами та ПЗ. Рішення для підрозділів і інженерних команд, яким потрібна передбачувана активація корисного навантаження без компромісів у безпеці.
Ключові переваги та особливості модуля ORK V4
Модуль ORK V4 розроблений для безвідмовної активації корисного навантаження (детонатора або електрозапалу) на FPV-дронах типу "камікадзе" або "бомбер".
-
Максимальна безпека: Багаторівнева система захисту запобігає випадковому спрацьовуванню. Ключові елементи:
- Механічна чека: Фізично розриває ланцюг між ініціатором та детонатором до моменту активації.
- Мостова схема керування: Виключає подачу напруги на підривник у разі збою мікроконтролера.
- Таймер безпеки: Дає оператору час відійти на безпечну відстань після активації бойового режиму (програмується, за замовчуванням 2 хвилини).
-
Гнучкість та універсальність: Пристрій може працювати у двох основних режимах:
- Автономний режим: Активація відбувається за заздалегідь заданими умовами (удар, переворот) без підключення до польотного контролера.
- Режим керування з пульта (SERVO): Інтеграція з польотним контролером для точної та контрольованої ініціації за командою оператора.
-
Зручність у польових умовах:
- Швидкозатискна клемна колодка: Забезпечує миттєве та надійне підключення без паяння та зайвих рухів.

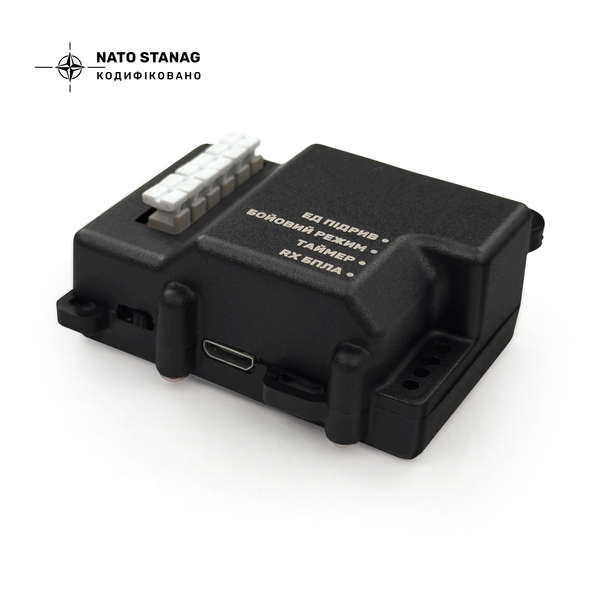

- Інтуїтивна LED-індикація: Чотири світлодіоди (білий, зелений, синій, червоний) чітко інформують про поточний стан модуля (спрацьовування, підключення до БПЛА, робота таймера, бойовий режим).
- Компактний та легкий: Габарити 52,6 x 41,8 x 23 мм та вага всього 50 г дозволяють легко інтегрувати модуль на будь-який дрон або бойову частину.
-
Надійність у будь-яку погоду: Міцний пластиковий корпус із вологозахистом класу IP54 та робота в широкому температурному діапазоні (від -30°C до +50°C) гарантують стабільну роботу в найсуворіших умовах.
Способи ініціації та сценарії застосування
Модуль ORK_V4 пропонує кілька методів спрацьовування для виконання різних завдань:
- За командою з пульта: Точна активація в потрібний момент натисканням кнопки.
- Від удару: Автоматична ініціація при зіткненні з ціллю (за сигналом вбудованого 3-осьового акселерометра).
- Від механічного датчика ("вуса"): Використовується у випадках, коли спрацьовування від акселерометра неможливе або ненадійне.
- Від перевороту: Ініціація при зміні положення пристрою в будь-якому напрямку.
- Самоліквідація: Примусова активація через 30 хвилин після завершення таймера безпеки для запобігання залишенню боєприпасу, що не спрацював.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Габарити | 52,6 x 41,8 x 23 мм |
| Вага | 0,05 кг |
| Вбудований акселерометр | 3-осьовий |
| Вхідна напруга | 3,4 ± 0.3 В |
| Вихідна напруга | 14 ± 2 В |
| Вихідний струм | 6,5 А |
| Інтегрований елемент живлення | 1/2AA (ER14250) |
| Ємність елемента живлення | 1200 мА·год |
| Робочий температурний діапазон | -30...+50 °C |
| Клас вологозахисту | IP54 |
| Сумісні детонатори | Всі види |
| Сумісні польотні контролери | Всі види, Будь-який з виходом логічного рівня та PWM |
Сумісність та налаштування
Модуль ORK V4 розроблено для максимальної сумісності. Він може працювати з будь-яким польотним контролером, що підтримує керування через SERVO-вихід, та будь-якою сучасною апаратурою керування. Налаштування виконується в популярному конфігураторі Betaflight (версія прошивки 4.3.1 або новіша) для забезпечення стабільної роботи PWM-сигналу.
Комплект постачання
- Модуль ініціації "ORK V4" — 1 шт.
- Механічна чека — 1 шт.
- Настанова щодо експлуатування — 1 шт.
- Паспорт — 1 шт.
