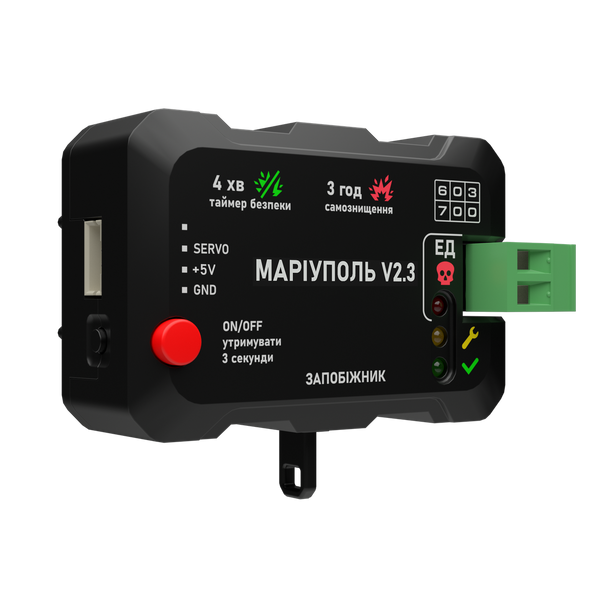

Плата ініціації "Маріуполь v2.3" для БПЛА літакового типу ("крил")

Плата ініціації "Маріуполь v2.3" — це спеціалізований, надійний та багатофункціональний пристрій, розроблений для використання у складі безпілотних літальних апаратів камікадзе літакового типу ("крил"). Його головне завдання — гарантована та контрольована активація заряду шляхом подачі імпульсу на електронний детонатор у потрібний момент.

Ця версія плати була суттєво допрацьована з урахуванням специфіки використання саме на "крилах", що вимагають довших польотів, складнішої передпольотної підготовки та особливого розміщення компонентів у фюзеляжі.

Ключові переваги та особливості

Чотири рівні безкомпромісного захисту

Безпека є головним пріоритетом. Плата "Маріуполь v2.3" має комплексну систему захисту для запобігання несанкціонованій активації.

1. Самодіагностика при старті: Перед початком роботи пристрій автоматично перевіряє ключові системи: коректність даних акселерометра, наявність механічної чеки, рівень заряду батареї та наявність PWM-сигналів від політного контролера.

2. Механічний запобіжник (чека): Фізичний бар'єр, що унеможливлює випадковий запуск. Після висмикування чеки починається відлік 4-хвилинного таймера безпеки.

3. Таймер безпеки: Протягом 4 хвилин після зняття чеки пристрій ігнорує будь-які удари (сигнали від акселерометра) та команди на підрив з пульта. Цей час дає змогу безпечно підготувати та запустити БПЛА.

4. Електронний запобіжник (ARM/DISARM): Фінальний рівень контролю. Активація бойового режиму відбувається лише після отримання команди ARM по PWM каналу з пульта керування. Без цієї команди ініціація неможлива.

Продумана конструкція спеціально для "Крил"

Кожен елемент плати спроєктований з урахуванням умов монтажу та експлуатації на БПЛА літакового типу.

• Збільшені таймінги: Таймер самознищення на 3 години ідеально підходить для тривалих місій, а збільшений 4-хвилинний таймер безпеки враховує нюанси підготовки "крил" до злету, яка часто триває довше, ніж у коптерів.

• Зручне розміщення компонентів: Кнопка увімкнення перенесена на передню панель, що забезпечує легкий доступ до неї навіть у вузькому фюзеляжі, де бокові сторони плати недоступні.

• Довгий шлейф 550 мм: Дозволяє розмістити ініціатор у будь-якій зручній точці борта, не обмежуючи вас у компонуванні електроніки.

• Швидкознімний клемник: Вертикальне розміщення клемника дозволяє легко та швидко під'єднати електронний детонатор (ЕД), що особливо зручно при підготовці борта до вильоту.

Гнучке живлення та надійне керування

• Резервне живлення: Ініціатор оснащений вбудованим елементом живлення CR123A 3V. Додатково передбачена можливість живлення від політного контролера через контакт +5V. У такому режимі основна батарея не розряджається і слугує надійним резервним джерелом.

• Перевірка PWM-сигналу: При увімкненні плата перевіряє наявність сигналу DISARM (1000 мкс). Якщо сигнал відсутній, пристрій повідомить про несправність, що запобігає злету з некоректно налаштованим керуванням.

Технічні характеристики

Комплектація:

• Плата ініціації "Маріуполь v2.3" – 1 шт.

• Кабель для підключення до політного контролера (550 мм) – 1 шт.

• Механічний запобіжник (чека) – 1 шт.

Замовляйте плату ініціації "Маріуполь v2.3", щоб забезпечити максимальну надійність, безпеку та ефективність вашого БПЛА. Це не просто компонент – це ваша впевненість у виконанні завдання.
