Оптоволокно G.657.A2 YOFC бухта 60.4 км для FPV

Оптоволокно G.657.A2 YOFC бухта 60.4 км для FPV

Промислова бухта оптоволокна YOFC G.657.A2 (60.4 км) — це одномодове оптичне волокно у форм-факторі bare fiber (голе волокно). На відміну від готових оптичних кабелів чи патчкордів у полімерній оболонці, цей продукт є тонкою ниткою з кварцового скла (cladding diameter 125.0±0.7 мкм), що має лише шар первинного захисного акрилового покриття (coating diameter 245±10 мкм).

Загальний зовнішній діаметр нитки становить лише 0.25 мм (250 мкм). Волокно не має зовнішньої ПВХ-ізоляції, бронуючих елементів та конекторів. Товар постачається як єдина безперервна лінія довжиною 60.4 км, намотана на великий пластиковий барабан.

Застосування у сфері FPV: донорська котушка для перемотування

У контексті розробки та комплектування БПЛА ця 60-кілометрова бухта виступає як донорський матеріал (сировина). Сама промислова котушка не призначена для встановлення на дрон. Її купують для подальшого перемотування на спеціалізовані малі шпулі, легкі бортові котушки скидання або для створення тестових стендів і заготовок під FPV-системи.

Керування дронами через оптоволокно забезпечує відеозв'язок без затримок та абсолютну стійкість до засобів РЕБ. Чому для цих задач обирають саме YOFC G.657.A2:

• Екстремальна стійкість до згинів (bend-insensitive): Стандарт G.657.A2 дозволяє волокну витримувати макрозгини малого радіуса без зламу та втрати оптичної потужності. Це критично важливо як на етапі щільного перемотування з донорської бухти на малі FPV-шпулі, так і під час швидкісного розмотування нитки в динамічному польоті.
• Мінімальна вага та переріз: Відсутність зовнішньої захисної оболонки (товщина всього 0.25 мм) дозволяє намотати кілометри нитки на надзвичайно компактну бортову котушку, не перевантажуючи силову установку дрона.
• Безперервність лінії: Довжина понад 60 км дає змогу нарізати та перемотувати відрізки потрібного розміру (наприклад, по 10 або 15 км) без необхідності застосовувати вразливе до розривів зварювання.

Оптичні та механічні характеристики волокна

Специфікація G.657.A2 гарантує зворотну сумісність із класичним одномодовим волокном G.652.D, що дозволяє без проблем інтегрувати його зі стандартним оптичним обладнанням, але при цьому значно перевершує його в умовах вигинів.

Ключові параметри згасання (Attenuation):

• На довжині хвилі 1310 нм: ≤ 0.35 дБ/км
• На довжині хвилі 1550 нм: ≤ 0.21 дБ/км
• На довжині хвилі 1625 нм: ≤ 0.23 дБ/км

Низький показник затухання (0.21 дБ/км на 1550 нм) означає, що при використанні відрізків довжиною 10–20 км оптичний бюджет втрат становитиме лише кілька децибелів, що із величезним запасом вкладається в чутливість одномодових SFP-трансиверів чи відеопередавачів.

Втрати при макрозгинах (Macrobending loss):

• 1 виток навколо оправки радіусом 7.5 мм (Φ15 мм): ≤ 0.5 дБ (при 1550 нм).
• 1 виток навколо оправки радіусом 10 мм (Φ20 мм): ≤ 0.1 дБ (при 1550 нм).

Використання в телекомунікаційному виробництві

Окрім створення FPV-комплектуючих, ця промислова бухта є базовою сировиною для кабельних заводів та телекомунікаційної галузі. Волокно застосовується для екструзії та виготовлення абонентських дроп-кабелів, створення внутрішніх оптичних патчкордів та розбудови мереж доступу (FTTH / FTTB), де необхідна прокладка кабелю складними траєкторіями з малими радіусами вигину.

Формат постачання та рекомендації перед покупкою

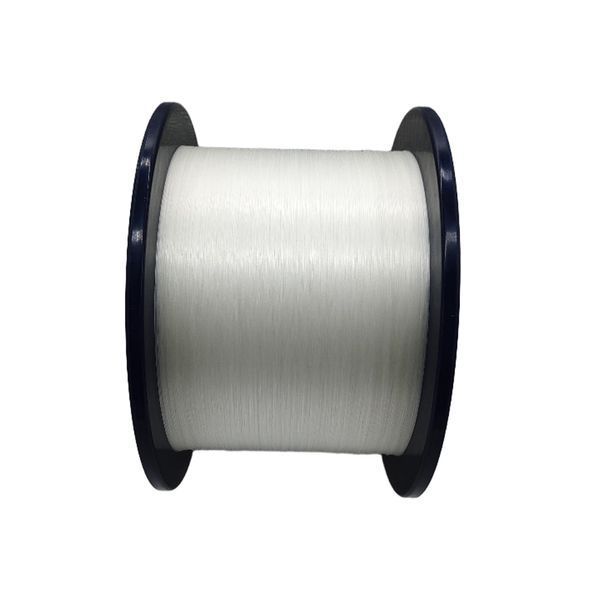

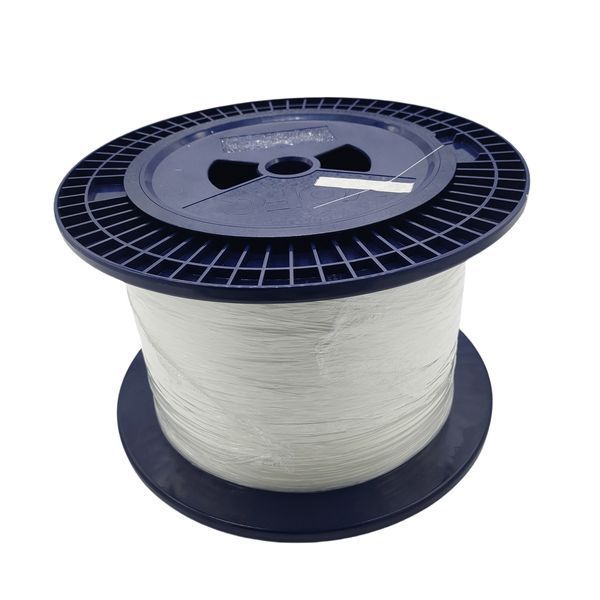

Товар постачається на великому пластиковому барабані (plastic reel), що надійно запакований у транспортувальну картонну коробку. Габарити упаковки становлять орієнтовно 61×51×30 см, а загальна вага брутто — близько 6.6 кг. Важливо розуміти, що це параметри саме логістичної (постачальної) тари, а не вага бортової котушки для дрона.

Що потрібно врахувати (Decision-support фактори):

1. Специфіка матеріалу: Це голе волокно. Воно не має кевларових ниток чи PVC/LSZH оболонки. До моменту правильного намотування на цільову котушку або покриття захисним шаром, воно є вразливим до механічного тиску, тертя та порізів.
2. Обладнання для роботи: Для підготовки волокна 250 мкм (зварювання з пігтейлами) необхідні прецизійні сколювачі, спеціальні стрипери для зняття акрилового покриття та зварювальні апарати для оптоволокна.
3. Цільовий вибір: Якщо ваше завдання — прокласти вуличну оптичну лінію між будівлями, вам потрібен готовий армований кабель. Якщо ж ви шукаєте якісну заготовку для виробництва FPV-котушок, перемотування на малі шпулі або виготовлення кабельної продукції — промислова бухта YOFC G.657.A2 60.4 км є ідеальним донорським матеріалом.
