Оптоволокно G.657.A2 Hengtong бухта 50.4 км для FPV

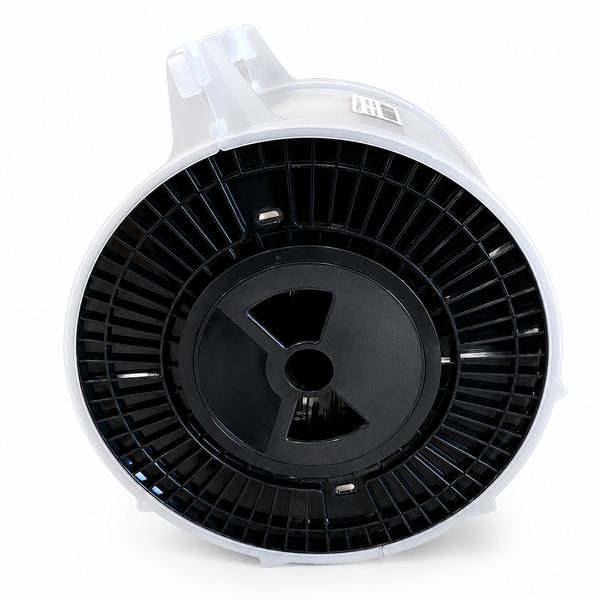

Одномодове оптоволокно Hengtong стандарту G.657.A2 — це велика промислова бухта оптичного кабелю без зовнішньої захисної оболонки (bare fiber). Вона постачається на міцній пластиковій котушці та призначена для використання як вихідна сировина (донорська бухта) у виробництві волоконно-оптичних систем зв'язку, зокрема для проектування стійких до РЕБ проводових FPV-дронів.
Сценарій використання у сфері БПЛА

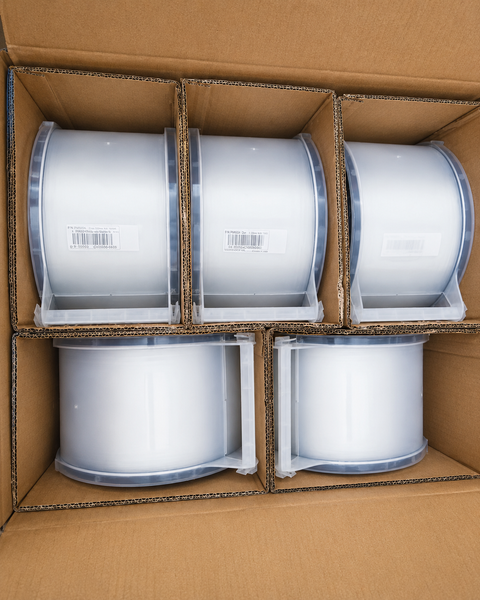

Сама поставочна бухта, що має габарити 61×51×30 см та важить 5.5 кг, не встановлюється на дрон. Вона залишається у складальному цеху або R&D-лабораторії.
Інженери використовують цю котушку для подальшого перемотування: необхідні відрізки оптоволокна (наприклад, по 5, 10 або 15 км) акуратно намотуються на легкі малогабаритні бортові шпулі, які згодом інтегруються в систему скидання безпілотника. Загальна довжина нитки у 50.4 км дозволяє нарізати десятки безперервних лінків без заводських зварних з'єднань, що виключає ризик обриву на місці стику під час розмотування в повітрі.
Чому для перемотування критично важливий стандарт G.657.A2?
На відміну від класичного стандарту G.652.D, волокно G.657.A2 належить до класу BI-SMF (Bend-Insensitive Single Mode Fiber — одномодове волокно, нечутливе до вигинів).
Його ключовий атрибут — мінімальний радіус вигину всього 7.5 мм. Для інженерів це дає дві фундаментальні переваги:
- Безпечне виробництво: Волокно витримує щільне перемотування на дрібні польотні котушки нестандартної геометрії без появи мікротріщин.
- Надійність лінку: Під час стрімкого розмотування з дрона в польоті показник макровигибних втрат (macrobending loss) залишається мінімальним, що гарантує стабільну передачу відео та команд управління без артефактів.
Формфактор Bare Fiber та оптичні параметри
Щоб забезпечити мінімальну вагу готової бортової котушки, волокно постачається у форматі Bare Fiber — це найтонша версія кабелю без звичного товстого ПВХ-кожуха та кевларових ниток.
- Структура нитки: 125 мкм (скляна серцевина з оболонкою) + 125 мкм (первинне акрилове покриття). Загальний зовнішній діаметр становить лише 0.25 мм (250 мкм).
- Волокно оптимізоване для роботи з одномодовими SFP-модулями та трансиверами на довжинах хвиль 1310 нм та 1550 нм.
- Оптоволокно G.657.A2 має повну зворотну сумісність із масовим трансиверним обладнанням стандарту G.652.D, що полегшує вибір компонентів для наземної станції керування.
Основні характеристики
| Параметр | Значення |
|---|---|
| Тип волокна | Single Mode G.657.A2 (одномодове) |
| Виробник | Hengtong |
| Довжина волокна | 50.4 км |
| Діаметр волокна (загальний) | 0.25 мм (250 мкм) |
| Діаметр первинного покриття | 245 ± 10 мкм |
| Діаметр скляної оболонки (Cladding) | 125.0 ± 0.7 мкм |
| Робочі довжини хвиль | 1310 нм / 1550 нм |
| Мінімальний радіус вигину | 7.5 мм |
| Загасання @1310 нм | ≤ 0.35 дБ/км |
| Загасання @1550 нм | ≤ 0.21 дБ/км |
| Робоча температура | -40…+85 °C |
| Формат постачання | промислова бухта / пластикова котушка |
| Розмір упаковки (бухти) | 61 × 51 × 30 см |
| Вага упаковки (брутто) | 5.5 кг |
Що врахувати перед покупкою
Цей товар не є готовим рішенням "plug-and-play". Це сировинна база для цехів збірки та лабораторій.
- Обладнання для намотування: Для коректного перенесення оптоволокна з цієї бухти на польотну котушку дрона потрібен верстат із точним контролем динамічного натягу. Неправильний натяг може пошкодити акрилове покриття.
- Інструментарій: Кінці волокна не мають конекторів. Інтеграція у FPV-систему вимагає наявності прецизійних сколювачів та зварювальних апаратів для оптики (щоб приварити пігтейли для підключення до трансиверів).
