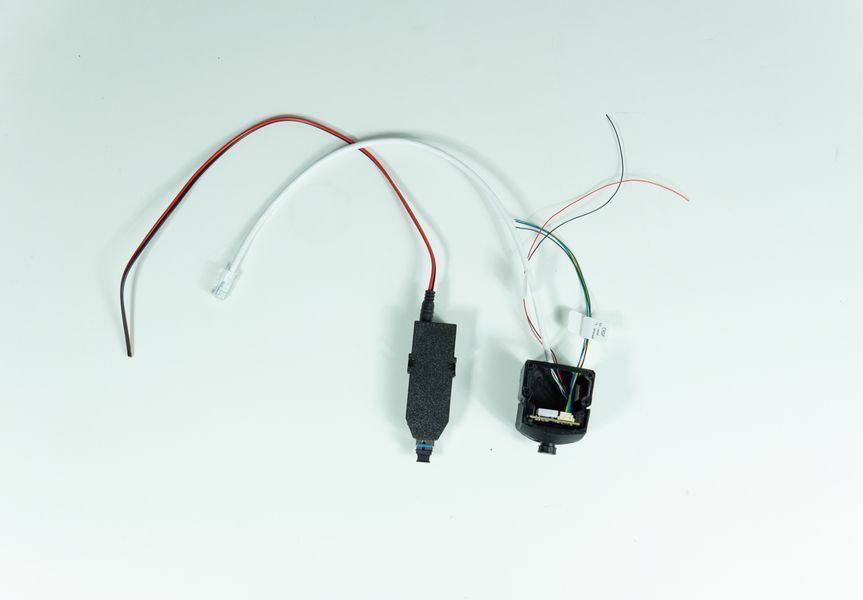

IP-камера BPK SSC30KQ (IMX335) для оптоволоконних FPV дронів з медіаконвертером

IP-камера BPK SSC30KQ (IMX335) для оптоволоконних FPV дронів

IP-камера BPK SSC30KQ — це спеціалізований цифровий відеомодуль, розроблений для інтеграції в ударні та розвідувальні FPV-дрони, що керуються через оптоволоконний кабель. На відміну від стандартних аналогових рішень або цифрових радіосистем, ця камера формує IP-відеопотік, який через комплектний медіаконвертер передається безпосередньо у волоконно-оптичну лінію.

Така архітектура дозволяє пілоту отримувати чисте зображення високої роздільної здатності за повної відсутності радіовипромінювання, що робить дрон абсолютно невидимим для засобів РЕР (радіоелектронної розвідки) та невразливим до систем РЕБ (радіоелектронної боротьби).

Апаратна база: процесор SigmaStar та 5-мегапіксельна матриця Sony

Ядро камери побудовано на зв'язці високопродуктивного процесора SigmaStar SSC30KQ та CMOS-сенсора Sony IMX335.

• Матриця 1/2.8" Sony IMX335: Забезпечує фізичну роздільну здатність 5 Мп (2592×1944). Розмір сенсора 1/2.8 дюйма гарантує високу світлочутливість, що критично важливо для пілотування в умовах щільної міської забудови, лісосмуг або в сутінках.
• Оптична система (FOV 105°): Кут огляду в 105 градусів є оптимальним компромісом для FPV: він дає достатню ширину периферійного зору для орієнтації в просторі, але не створює надмірного ефекту «риб'ячого ока» (fish-eye), який викривлює оцінку дистанції до цілі.
• Процесор SigmaStar SSC30KQ: Відповідає за апаратне стиснення відеопотоку та підготовку даних для передачі через Ethernet-інтерфейс.

Інтеграція з оптоволокном: медіаконвертер та SFP-модуль у комплекті

Головна відмінність цієї системи — наявність готового вузла для перетворення цифрового Ethernet-сигналу в оптичний. Камера BPK постачається як готовий до монтажу комплекс, що включає:

1. Мініатюрний медіаконвертер DC-5V: Центральний хаб, який приймає відео з камери через патч-кабель RJ-45 і транслює його в оптичний канал.
2. Оптичний SFP-модуль: Встановлюється безпосередньо в медіаконвертер. Залежно від конфігурації системи, працює на довжині хвилі TX 1310nm або RX 1550nm.
3. Інтерфейс SC/UPC: Стандартний роз'єм для швидкого та надійного підключення котушки з оптоволоконним кабелем на борту дрона.

Форм-фактор та сумісність із польотним контролером (FC)

Камера спроєктована з урахуванням жорстких вимог до ваги та габаритів FPV-платформ. Плата камери має розміри 38х38х1.6 мм, що дозволяє легко розмістити її в стандартних кріпленнях курсових камер на рамах від 7 до 10 дюймів.

Для повноцінної роботи системи потрібна правильна інтеграція зі стеком (польотним контролером):

• Роздільне живлення: Камера потребує живлення 12V, тоді як медіаконвертер живиться суворо від 5V.
• UART інтерфейси: Камера має виведені сигнальні дроти для інтеграції телеметрії. Підтримується робота з протоколом CRSF (для керування) та OSD (для накладання польотних даних на відеопотік). При підключенні застосовується класична перехресна схема (TX камери до RX стека, і навпаки).
• Захист по живленню: Для стабільної роботи медіаконвертера та захисту від стрибків напруги при роботі ESC, паралельно до кабелю 5V/GND обов'язково впаюється електролітичний конденсатор 330 мкФ 6.3V (входить до комплекту).

Програмна екосистема та мінімізація затримки (Latency)

Стандартні IP-камери не підходять для FPV через високу затримку кодування відео (latency). Модель BPK SSC30KQ підтримує роботу з кастомними прошивками (такими як OpenIPC), що дозволяє радикально знизити затримку передачі цифрового відеокадру, роблячи пілотування на високих швидкостях комфортним і безпечним.

Наземний прийом та декодування відеопотоку здійснюється через спеціалізоване програмне забезпечення (наприклад, HOUSTON ip-fpv), яке дозволяє контролювати рівень оптичного сигналу (LINK) та виводити екранну телеметрію (OSD) безпосередньо на монітор оператора.

Сценарій застосування: кому підходить BPK SSC30KQ

Цей комплект не призначений для класичних радіокерованих квадрокоптерів з VTX. Це вузькоспеціалізоване рішення для інженерів та збирачів дронів, які створюють апарати на базі оптоволоконних котушок.

Ключові фактори вибору:

• Необхідність обходу РЕБ: Оптоволоконний зв'язок неможливо заглушити.
• Складна радіообстановка: Ідеально для роботи в низинах, за бетонними перекриттями або в лісі, де радіосигнал 5.8GHz або 1.2GHz швидко згасає.
• Висока деталізація цілі: 5 Мп матриця IMX335 дає змогу оператору розпізнавати дрібні деталі об'єктів на значній відстані до наближення, що недоступно для аналогових CVBS-камер.

IP-камера BPK SSC30KQ (IMX335) закриває потребу у готовому, апаратно сумісному рішенні для передачі цифрового відео через оптоволокно, виключаючи необхідність самостійного пошуку та налаштування сумісних SFP-модулів, конвертерів та оптики.
