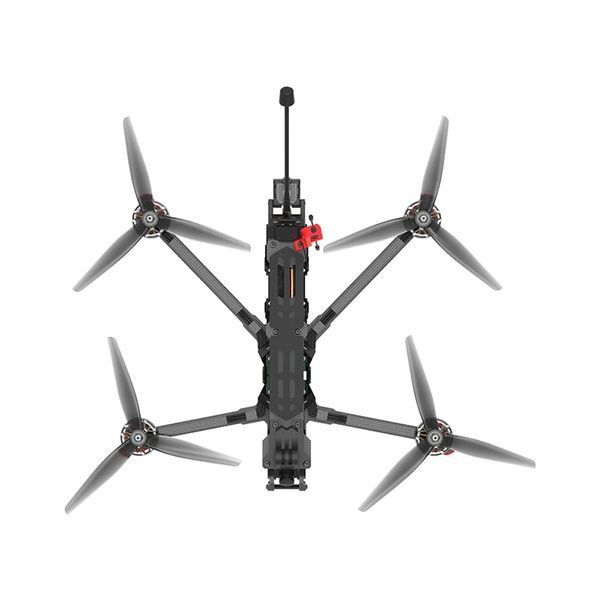

iFlight Chimera7 Pro V2 6S — це важка 7.5-дюймова платформа, спроєктована інженерами для наддалеких автономних місій, де стандартні 5-дюймові коптери досягають фізичної межі ефективності. Апарат вирішує два найскладніші завдання: утримання залізобетонного аналогового відеолінку в умовах жорсткої радіоелектронної обстановки та перенесення до 2 кг корисного навантаження. Практика експлуатації підтверджує, що подібна архітектура є безальтернативним рішенням для гірських експедицій, глибинної тактичної розвідки та тривалого повітряного моніторингу.
Застосування
- Далекі польоти (Long Range): Архітектура рами та електроніки дозволяє впевнено йти на екстремальні дистанції до 18 км.
- Тактика експлуатації: Застосовується підхід «low-and-slow» (низько та повільно) з акуратним огинанням рельєфу.
- Рівень безпеки: Виживаність борта базується виключно на здатності аналогового тракту дозволяти пілоту летіти крізь статичні перешкоди, ігноруючи відбиття сигналу від густого лісу або пагорбів.
- Зйомка в горах (Mountain Surfing): Робота в суворих умовах сильно розрідженого повітря.
- Висотний профіль: Технічний потенціал платформи дозволяє штурмувати альпійські висоти до 7000 метрів.
- Компенсація середовища: Великі лопаті та надлишковий крутний момент моторів 2809 повністю нівелюють падіння тяги в тонкій атмосфері.
- Професійне хобі: Цивільне використання для кінематографії та глибоких затяжних експедицій.
- Статус техніки: Обладнання офіційно маркується як «Не іграшка» (Not a toy).
- Вимоги до пілота: Керування важкою інерційною 7.5-дюймовою базою потребує бездоганних навичок пілотування та розуміння процесів налаштування конфігуратора Betaflight.
- Тактична розвідка та спецзавдання: Використання в умовах щільного придушення сигналу та роботи РЕБ.
- Розвідувальні місії: Аналоговий передавач на 2.5 Вт здатний ефективно пробивати «шумовий поріг», забезпечуючи місії на витривалість (Endurance scouting) тривалістю до 30 хвилин.
- Логістика та ударні завдання: Вантажопідйомність до 2 кг відкриває сценарії фронтової доставки провізії, боєприпасів, аптечок або застосування апарата як важкого дрона-камікадзе.
- Юридичне обмеження: Офіційна політика компанії-виробника iFlight категорично забороняє використання даного обладнання в будь-яких військових бойових цілях (military combat purpose).
Основні характеристики iFlight Chimera7 Pro V2 6S
- 7.5-дюймова Long Range платформа: Високоефективна безпілотна авіаційна система спроєктована спеціально для автономних польотів в екстремальних умовах.
- Аеродинамічна база: Збільшена площа ометання 7.5-дюймових гвинтів створює надлишковий запас тяги порівняно зі стандартними дронами.
- У польоті: Це гарантує оператору абсолютну стабільність і передбачуваність траєкторії навіть на великих відстанях від точки старту.
- Специфіка застосування: Ідеально підходить для роботи в складній метеорологічній обстановці, де дрібні дрони здуває вітром.
- Швидкісна межа до 150 км/год: У крейсерському режимі дрон стабільно розвиває 140 км/год, а вертикальна динаміка набору висоти досягає 90 км/год.
- Інженерія тяги: Показники забезпечуються високовольтною системою живлення 6S (22.2 В), що потужно продавлює аеродинамічний опір.
- Практичний профіт: Борт упевнено пробиває зустрічний або бічний вітер швидкістю до 40 км/год без зриву повітряного потоку.
- Увага: Максимальні швидкості та агресивна динаміка доступні виключно при використанні високострумових LiPo акумуляторів.
- Радіус дії до 18 км: Заявлена виробником дистанція актуальна при оптимальному поширенні радіохвиль у прямій видимості.
- Радіоелектронний потенціал: Використання протоколів TBS 868/915MHz розширює зону контролю до 40+ км у локаціях із перешкодами (завдяки низькочастотній дифракції), а TBS 2.4GHz видає 30+ км.
- Сценарій використання: Дозволяє оператору безпечно застосовувати тактику «low-and-slow» (низько та повільно), залітаючи за щільні складки рельєфу.
- Час польоту до 30 хвилин: Платформа демонструє видатну автономність (діапазон 28–32 хв) у режимі зависання без встановленого корисного навантаження.
- Енергетична база: Автономність досягається при використанні масивних Li-Ion збірок 6S на 8000 мАг (формат 21700). При зниженні ємності до 4000 мАг час падає до 18–22 хвилин.
- Маневрений режим: Встановлення легкої батареї LiPo 6S 3300 мАг дає всього 12–15 хвилин, але повністю розблоковує потенціал для динамічного фристайлу.
- Злітна маса та вантажопідйомність до 2 кг: Суха вага голої рами варіюється від 665 до 705 г (±5 г) залежно від обвісу.
- Фізика мас: Злітна вага з легким LiPo (3300 мАг) становить ~1165 г, а з важким Li-Ion (8000 мАг) вага платформи зростає до ~1619 г.
- Логістичний потенціал: Потужність гвинтомоторної групи дозволяє апарату без зривів брати на борт 1.5–2 кг додаткового обладнання або скидів.
- Критичний нюанс: Підвішування максимального вантажу пропорційно та суттєво знижує заявлену 30-хвилинну автономність.
- Висотна стеля 7000 м: Технічна межа дозволяє здійснювати впевнений старт в умовах сильно розрідженого повітря (у деяких джерелах специфікація обмежена 3200 м).
- Аеродинаміка висоти: Великі 7.5-дюймові лопаті захоплюють більший об'єм газової суміші, компенсуючи критичне падіння щільності атмосфери.
- Польові умови: Дозволяє виконувати гірські експедиції та перельоти через хребти без аеродинамічного звалювання борта.
Конструкція та рама iFlight Chimera7 Pro V2 6S
- Геометрія DeadCat (DC) та база 327 мм: Асиметрична архітектура рами передбачає зміщені далеко назад передні промені.
- Конструктивне рішення: Довжина діагоналі в 327 мм (12.9 дюймів) суворо математично оптимізована під встановлення саме 7.5-дюймових пропелерів.
- Досвід оператора: Лопаті, що обертаються, фізично виведені за межі надширокого кута огляду камери (FOV 165°), що дає чистий кінематографічний кадр без необхідності програмної обрізки.
- Високомодульний карбон та сплав 7075: Скелет дрона вирізаний із високомодульного вуглецевого волокна (High-Modulus Carbon Fiber), а бічні захисні пластини — із CNC-фрезерованого алюмінію.
- Придушення резонансу: Жорстка композитна зв'язка штучно зміщує частоту власних коливань важкого корпусу.
- Технічний результат: Блокує передачу високочастотних вібрацій на гіроскоп, прибираючи ефект «желе» на відео та рятуючи мотори від перегріву через осциляції ПІД-контролера.
- Герметична кришка-гондола та TPU-периметр: Ядро електроніки закрите аеродинамічною кришкою (gondola-shaped lid) та бічними панелями з LED-підсвіткою.
- Ударостійкість: 360-градусні елементи з термопластичного поліуретану (TPU) приймають на себе та амортизують кінетику удару.
- Захист стека: Кожух ізолює польотний контролер та ESC від прямого потрапляння бруду, пилу та мокрого снігу при жорстких приземленнях.
- Критично важливо: Конструкція має вивірені стратегічні канали повітряного потоку для обдуву плат. Їх фізичне перекриття призведе до розплавлення компонентів!
- Інтегрований Anti-Spark фільтр: У силовий конектор XT60 інженерами апаратно впаяна схема іскрогасіння.
- Схемотехніка: Активний фільтр обмежує стартовий пусковий струм у момент підключення потужної високовольтної батареї 6S.
- Безпека системи: Це назавжди запобігає ерозії контактів через виникнення електричної дуги та рятує конденсатори від вигорання при стрибках напруги.
Силова установка
- Мотори XING2 2809 1250KV: Важкі безколекторні двигуни з електромагнітною конфігурацією 12N14P.
- Апаратна база: Зібрані за технологією цілісного дзвона (unibell) зі сплаву 7075, оснащені надміцним титановим валом та вигнутими дуговими магнітами N52H.
- ККД у польоті: Низький показник KV (1250) гарантує гігантський крутний момент на низьких обертах, забезпечуючи миттєвий відгук важкої завантаженої машини.
- Пропелери HQ 7.5X3.7X3: Вивірена трилопатева аеродинаміка з кроком 3.7 дюйма (також підтримується профіль 7.5x3x3).
- Фізика потоку: Збільшений профіль лопаті створює максимально високе відношення підйомної сили до витраченої електричної потужності батареї.
- Результат: Геометрія повністю нівелює небезпечний синдром «over-propped» (перевантаження моторів гвинтами), гарантуючи плавність ходу в багатокілометрових місіях.
- Регулятор обертів BLITZ E55 4-IN-1: Моноплата керування двигунами, що витримує екстремальний безперервний струм 55А на кожен із чотирьох каналів.
- Електронне середовище: Плата розрахована на вхідну напругу 2-6S і працює на високочастотній прошивці BLHeli_32.
- Наскрізна телеметрія: ESC транслює польотному контролеру точні дані про витрату мАг, дозволяючи пілоту через екран OSD безпомилково розраховувати точку неповернення.
- Топологія живлення 6S (22.2 В): Система спроєктована під високовольтні батареї двох різних хімічних складів залежно від завдання.
- Поділ ролей: LiPo-пакети (3300 мАг) потрібні для швидкостей до 140 км/год та штурму вітру. Збірки Li-Ion (формат 21700 6S2P на 8000 мАг) створені виключно для повільного круїзу.
- Критично важливо: Практика експлуатації суворо забороняє давати повний газ (Full Throttle) або маневрувати на Li-Ion батареях. Різкий струм викликає просадку напруги (voltage sag) і неминуче падіння борта.
Електроніка та зв'язок
- Польотний контролер BLITZ F722: Центральне обчислювальне ядро системи на базі потужного процесора STM32F722.
- Продуктивність: Висока тактова частота чипа F7 дає величезний запас потужності (computational headroom) для покадрової обробки складних гіро-фільтрів та потоку GPS-даних без зависань.
- Увага при прошивці: Інженерний регламент вимагає використання виключно заводського таргета
IFLIGHT_BLITZ_F722. Застосування універсальних прошивок (Unified Targets) безповоротно зітре конфігурацію портів телеметрії.
- Відеопередавач BLITZ Whoop 5.8G (до 2.5W): Екстремально потужний аналоговий VTX. Випускається у версіях 1.6W (вхід суворо 12V, роз'єм IPEX) та 2.5W (вхід 7-34V, роз'єм MMCX, 5 ступенів: PIT/25/400/1000/2500 мВт).
- Фізика сигналу: Аналогова радіомодуляція не обриває трансляцію при слабкому прийомі — картинка лише плавно деградує у статичний «сніг».
- Виживаність місії: Це дозволяє пілоту летіти крізь перешкоди та силуети дерев там, де цифрова система неминуче видала б фатальний «чорний екран».
- Зона ризику: Версія 2.5W оснащена власним CNC-радіатором та інтегрованим вентилятором. Налаштування на столі без активного охолодження призведе до вигорання чипа.
- Приймачі RX та технологія True Diversity: Глибока інтеграція далекобійних систем iFlight TBS Crossfire (Nano / Diversity Nano).
- Специфікації TBS: Версія 2.4GHz працює з частотою пакетів до 1000 Гц. Версія 868/915MHz працює на 200 Гц, але забезпечує видатне фізичне огинання гір та лісів.
- Захист сигналу: Модулі True Diversity використовують два незалежні RF-чипи, апаратно вибираючи неспотворений пакет із двох антен. Це на 100% виключає «мертві зони» при розворотах радіонепрозорої карбонової рами.
- Навігація M10 та GPS Rescue: Вбудований координатний чипсет 10-го покоління, що опитує одночасно GPS, GLONASS, Galileo, Beidou, SBAS та QZSS.
- Програмна реалізація: Модуль апаратно зав'язаний на захисний алгоритм Betaflight GPS Rescue (екстрене повернення додому за компасом при втраті зв'язку з апаратурою).
- Увага оператору: Із заводу рятувальна функція Failsafe за замовчуванням деактивована! Вона потребує обов'язкового ручного налаштування та тестування перед першим вильотом.
- Антена iFlight Albatross LR: Кастомний 100-міліметровий аналоговий випромінювач, що постачається в комплекті.
- Геометрія хвилі: Подовжений шток навмисно виносить випромінювальний елемент далеко за межі «радіотіні» від масивного акумулятора та карбону.
- Вимога: Для формування правильного далекобійного патерна встановлення антени має бути суворо вертикальним (перпендикулярно до землі).
Комплектація iFlight Chimera7 Pro V2 6S BNF/PNP
- Базовий модуль Chimera7 Pro V2: 1 повністю зібраний квадрокоптер.
- Заводська підготовка: Польотний контролер постачається з прецизійним інженерним налаштуванням PID-регуляторів та гіроскопічних фільтрів під резонанс 7.5-дюймових гвинтів.
- Пропелери: 2 повні аеродинамічні комплекти.
- Склад: У коробці лежать 4 лопаті правого обертання (CW) та 4 лівого (CCW). Версії пластику вкладаються випадковим чином залежно від партії.
- Кріплення живлення: Інвентар для надійної фіксації масивних важких АКБ.
- Елементи: 2 посилені кевларові ремінці та 1 антиковзна силіконова накладка (Battery pad) для запобігання поздовжньому зміщенню центрування в польоті.
- Антена 5.8G: 1 або 2 штуки (залежить від ревізії), фірмова модель Albatross для потужного відеолінку прямо з коробки.
