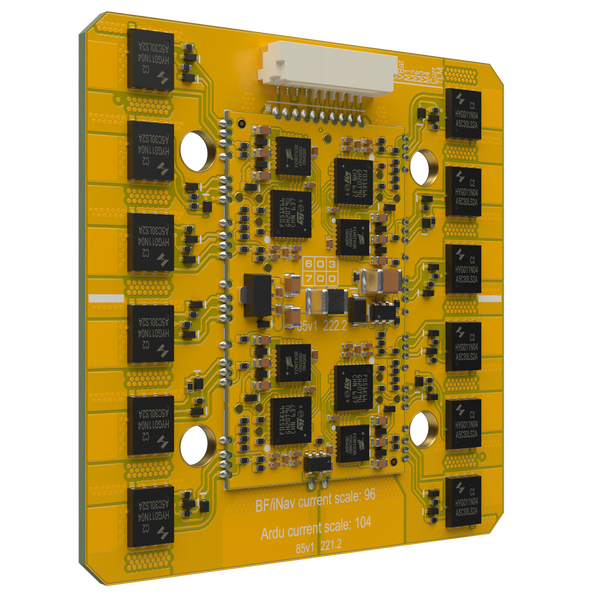

Регулятор оборотов Стрий v1 8S/80A

Регулятор оборотов Стрий v1 8S/80A: Высокотоковый ESC для тяжелых FPV-дронов (13-15")

Электронный регулятор оборотов (ESC) Стрий v1 8S/80A — это силовая платформа, разработанная специально для питания и управления бесколлекторными моторами на крупногабаритных FPV-дронах с диаметром рамы и пропеллеров 13–15 дюймов.

Главная функция этого компонента — обеспечение стабильной конвертации управляющего сигнала от полетного контроллера (FC) в фазные токи для моторов в условиях критических весовых нагрузок. Продукт ориентирован на применение в грузовых дронах-камикадзе ("бомберах") и долголетах, где базовые 60-амперные регуляторы не способны справиться с тепловыделением и пиковыми токами больших статоров.

Архитектура питания и производительность

Работа с тяжелыми рамами (13-15") требует высокой пропускной способности по току и поддержки высоковольтных аккумуляторов для снижения общих потерь на нагрев.

• Номинальная и пиковая нагрузка: Регулятор рассчитан на длительный рабочий ток до 80 А на каждый канал. При резких маневрах или экстремальном наборе высоты с полезной нагрузкой ESC выдерживает кратковременные (burst) скачки до 90 А, что предотвращает сгорание ключей (MOSFET) в критических ситуациях.
• Поддержка 6S–8S: Плата совместима с высоковольтными сборками LiPo и Li-Ion (от 6 до 8 банок последовательно). Переход на питание 8S позволяет получить необходимую мощность при меньших токах, что снижает просадку напряжения и продлевает время эффективного полета.
• Встроенный датчик тока (до 340 А): Позволяет полетному контроллеру и оператору через OSD получать точную телеметрию об общем потреблении системы в реальном времени.

Прошивка AM32 и протоколы связи

В отличие от систем на базе закрытого кода, Стрий v1 использует 32-битную open-source прошивку AM32. Она оптимизирована для работы с тяжелыми моторами (например, классов 3110, 3115 и более), обеспечивая:

• Плавный старт и точную синхронизацию оборотов на низких значениях газа, что критично для удержания высоты тяжелого дрона.
• Поддержку цифровых протоколов DSHOT300 и DSHOT600, которые гарантируют отсутствие задержек между командой полетника и реакцией моторов, а также устойчивость сигнала к электромагнитным помехам.

Интеграция в стек и конструктивные особенности

Геометрия и интерфейсы регулятора спроектированы для быстрого и надежного монтажа в стандартные крупногабаритные стеки:

• Монтажный паттерн: Классические отверстия 30.5 × 30.5 мм под винты M3 позволяют легко интегрировать плату с большинством популярных полетных контроллеров. Общие габариты платы (57 × 56 мм) обусловлены необходимостью размещения массивной медной подложки для пассивного рассеивания тепла.
• Plug-and-Play подключение: На плате распаян коннектор JST-GH 10 pin. В комплекте поставляются шлейфы на 10 pin и 8 pin, что минимизирует необходимость в ручной пайке сигнальных проводов при соединении с FC.
• Силовой интерфейс: Для подключения аккумулятора используется высокотоковый разъем XT-90, что является отраслевым стандартом для батарей класса 6S-8S большой емкости.
• Аппаратная защита от помех: В комплектацию входит внешний LOW ESR конденсатор (2200 μF, 50V). Его установка на силовые контакты обязательна для гашения скачков напряжения (voltage spikes), фильтрации электрического шума от моторов и защиты гироскопов полетного контроллера.

Кому подойдет этот регулятор?

Стрий v1 8S/80A является оптимальным решением для:

1. Инженеров и сборщиков, которые проектируют кастомные грузовые дроны на рамах 13, 14 или 15 дюймов под конкретные тактические или промышленные задачи.
2. Апгрейда существующих платформ, если текущие регуляторы (50–60A) перегреваются во время работы с полезной нагрузкой.
3. Сетапов на базе 8S, где требуется максимальная энергоэффективность силовой установки и надежная телеметрия потребления.
