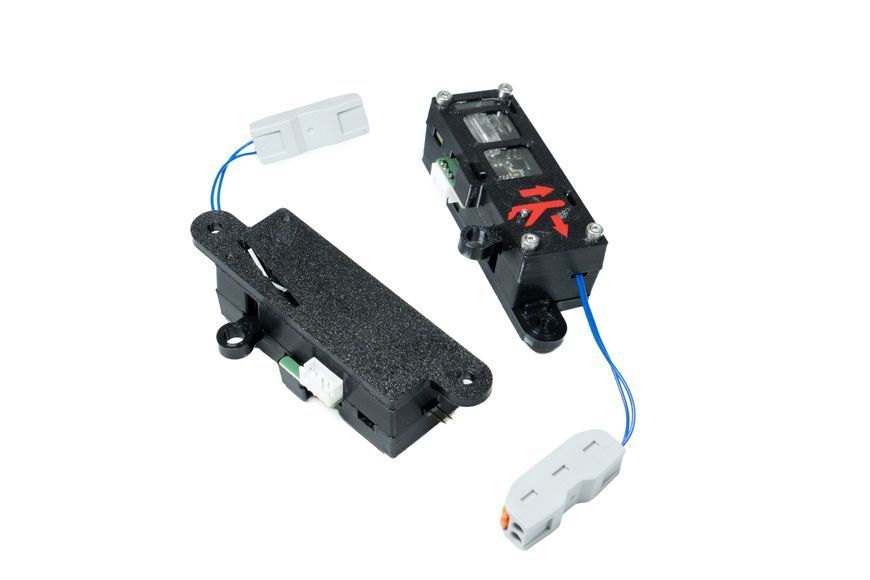

Плата инициации 1MS T202ADV WING

Плата инициации 1MS T202ADV WING для БПЛА типа «крыло»

1MS T202ADV WING — специализированная плата инициации для БПЛА самолетного типа. Модификация WING адаптирована к компоновке беспилотников типа «крыло»: изменено расположение физической чеки и ориентация датчика удара.

Плата сочетает механические и электронные элементы безопасности, LED-индикацию и управление логическими сигналами от полетного контроллера. Для подключения электродетонатора предусмотрен отдельный выход. Правильное положение устройства при монтаже определяется по пиктограмме самолетика на корпусе.

Конструктивные особенности T202ADV WING

Физическая чека выполняет функцию механического предохранительного элемента. Она размыкает контакт электродетонатора и блокирует питание бустера. Во время транспортировки чека дополнительно фиксируется металлическим предохранительным шплинтом.

Для крепления платы предусмотрены отверстия под стяжные хомуты. Это позволяет зафиксировать устройство на раме или другом конструктивном элементе БПЛА.

Датчик удара является отдельным функциональным узлом. В версии T202ADV WING его ориентация соответствует самолетной компоновке. Пиктограмма самолетика на корпусе служит ориентиром при установке.

Управление от полетного контроллера

T202ADV WING поддерживает управление логическими сигналами от полетного контроллера. Для этого используются отдельные входы:

• SIGNAL DISARM — перевод устройства в безопасный режим;
• SIGNAL INITIATE — дистанционная команда инициации.

Физический предохранительный механизм и электронное управление работают как отдельные элементы системы.

При подборе полетного контроллера необходимо учитывать наличие соответствующих логических выходов и совместимость конкретной конфигурации оборудования.

Светодиодная индикация состояния

На плате используется трехцветная LED-индикация:

• зеленый светодиод отображает статус платы и возможные ошибки;
• желтый индикатор показывает состояние бустера;
• красный сигнализирует о срабатывании выхода электродетонатора.

Отдельные индикаторы позволяют визуально контролировать состояние платы, бустера и выходного канала.

Питание и накопление энергии

T202ADV WING имеет автономный узел питания и накопительный конденсатор. Энергетический резерв сохраняется непосредственно в устройстве, поэтому его работа не зависит исключительно от бортового питания БПЛА.

Тип элемента питания и параметры временных режимов могут отличаться в зависимости от ревизии платы. При подборе необходимо ориентироваться на документацию конкретной версии T202ADV WING.

Чем T202ADV WING отличается от плат для FPV-коптеров

Основное отличие T202ADV WING — конструктивная адаптация к БПЛА самолетного типа.

Для WING-модификации характерны:

• специальное расположение физической чеки;
• ориентация датчика удара для компоновки типа «крыло»;
• маркировка направления установки на корпусе;
• управление через полетный контроллер;
• отдельный выход на электродетонатор;
• LED-индикация состояния платы, бустера и выходного канала.

Эти конструктивные особенности отличают WING от вариантов T202ADV, предназначенных для мультикоптерных FPV-платформ.

Для каких систем предназначена 1MS T202ADV WING

Плата предназначена для интеграции в БПЛА типа «крыло», где требуются механический предохранительный элемент, датчик удара, дистанционное управление и отдельный выходной канал.

При выборе конкретной ревизии необходимо учитывать тип беспилотной платформы, способ монтажа, совместимость с полетным контроллером и характеристики именно той версии платы, которая используется.

Эксплуатация такого оборудования требует специальной подготовки персонала и соблюдения документации производителя и установленных требований безопасности.
