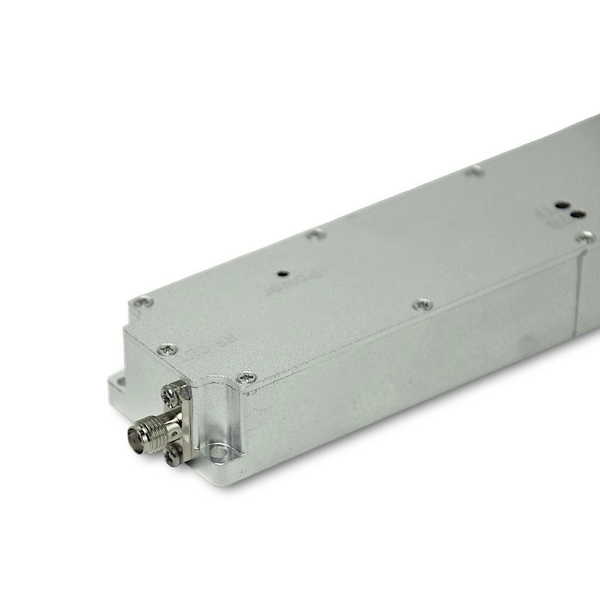

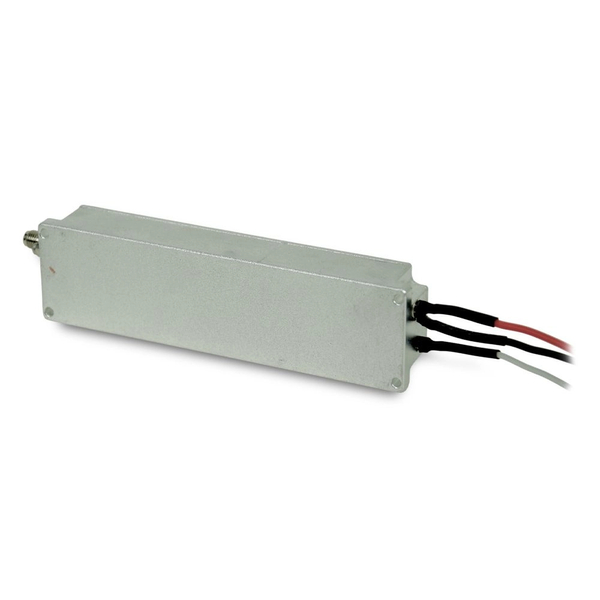

Модуль захисту від дронів JFH GaN RF 500-600 МГц 55 Вт

Модуль захисту від дронів JFH GaN RF (500–600 МГц, 55 Вт) — широкосмуговий твердотільний підсилювач для створення перешкод

Ефективне рішення для активного глушіння сигналів управління, телеметрії та передачі даних у критичному діапазоні 500–600 МГц.

Модуль JFH GaN RF 500–600 МГц — це високопотужний твердотільний підсилювач джерела перешкод, створений для професійних систем РЕБ. Завдяки використанню сучасних LDMOS-транзисторів, цей пристрій забезпечує стабільну вихідну потужність до 55 Вт, що дозволяє ефективно пригнічувати радіозв’язок, застосовуваний БПЛА та іншими платформами у діапазоні 500–600 МГц.

Пристрій має вбудовані схеми контролю, моніторингу та захисту, що гарантує безпечну експлуатацію навіть у складних умовах. Його компактний корпус дозволяє інтегрувати модуль у переносні, мобільні або стаціонарні рішення для боротьби з дронами.

Технічні характеристики

• Діапазон частот роботи: 500–600 МГц

• Вихідна потужність (CW): 49–55 Вт

• Підсилення потужності: 47 дБ

• Рівномірність підсилення: ±1 дБ

• Опір: 50 Ом

• Вхідна потужність для Psat: 0 дБм

• Коефіцієнт зворотних втрат (S11): ≤ –10 дБ

• Гармоніки: ≤ –11 дБс

• Паразитні випромінювання: ≤ –65 дБс

• Робоча напруга: 24–29,5 В

• Споживаний струм: ≈ 3,77 А при вихідній потужності 30–40 Вт

• Час перемикання: ≤ 8 мкс

• Охолодження: зовнішній радіатор (не постачається)

Механічні параметри

• Розміри: 128×35×19 мм

• Вага: <0,15 кг

• Конектор RF-входу/виходу: SMA-гніздо, 2,8 мм (тип K)

• Інтерфейс живлення: проникний конденсатор, штекер

  • A1: VCC +28 В

  • A2: GND (земля)

Ключові переваги

• GaN-LDMOS технологія — висока ефективність, менше теплових втрат, стабільна робота

• Широкосмуговий діапазон — охоплення всього спектра 500–600 МГц без переналаштування

• Компактний форм-фактор — підходить для портативних і стаціонарних систем

• Низький рівень спотворень — чудове придушення гармонік і паразитних сигналів

• Автозахист і моніторинг — знижує ризик збоїв, перегріву або перенавантаження

• Швидка реакція — перемикання на рівні мікросекунд

Сфери застосування

• Системи РЕБ та антидронові комплекси — створення ефективних перешкод у тактичних або захищених зонах

• Військові та правоохоронні операції — блокування каналів управління БПЛА, ретрансляторів, нестандартного радіозв’язку

• Охорона стратегічних об'єктів — запобігання спостереженню чи вторгненню за допомогою дронів

• Лабораторії та випробувальні стенди — джерело контрольованого широкосмугового глушіння

Комплектація

• JFH GaN RF 500–600 МГц, 55 Вт — 1 шт

• Інструкція з експлуатації

• Антена, блок живлення, система охолодження — постачаються окремо

JFH GaN RF 500–600 МГц — це надійний компонент для будь-якої сучасної системи придушення дронів. Потужність 55 Вт, захищена конструкція та компактність роблять цей модуль ідеальним вибором для тих, хто потребує ефективного придушення радіозв’язку в НЧ-діапазоні.
