Выносная антенна AvengeAngel Big Hulk Plus 2.4/5.2/5.8 ГГц (тридиапазонная)

Выносная антенна AvengeAngel Big Hulk Plus 2.4/5.2/5.8 ГГц (трёхдиапазонная)

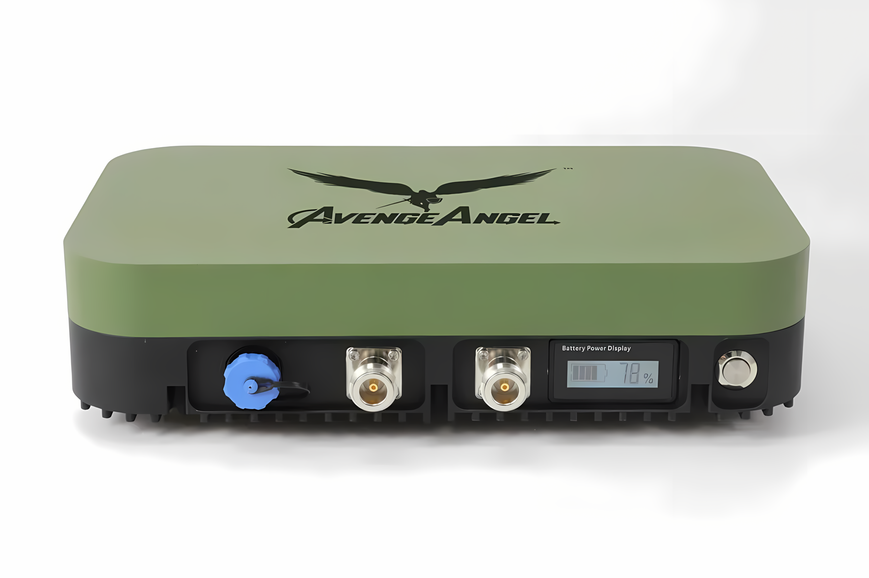

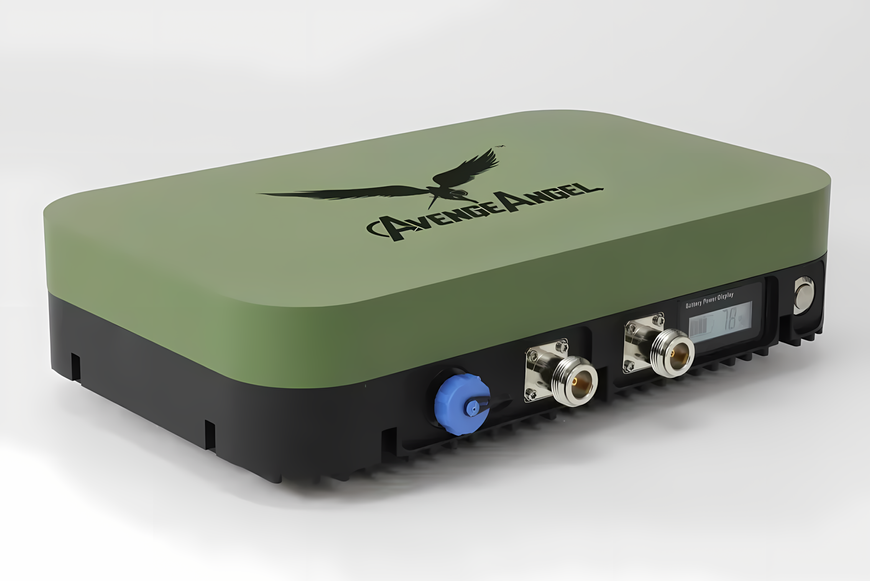

AvengeAngel Big Hulk Plus — выносная активная панельная антенна для дронов с трёхдиапазонной поддержкой 2.4/5.2/5.8 ГГц. Предназначена для увеличения дальности и повышения SNR/устойчивости к РЭБ; совместима с DJI O3/O4 (OcuSync), Autel SkyLink и аналогом 5.8. Рекомендуется базовая установка на штатив/мачту для FPV и коммерческих БпЛА.

Активный тракт с двунаправленными усилителями 2×10 Вт (TX/RX); рабочие полосы 2400–2500 МГц и 5000–5875 МГц; пассивный коэффициент усиления 15 dBi @ 2.4 и 18 dBi @ 5.8; активное усиление 20–22 дБ; NF < 2.0 дБ, задержка < 1 мкс. Диаграмма направленности ~65° (H) / ~20° (V). Разъёмы N-type (female). Питание: Li-ion 7.4 В, 6400 мА·ч, автономность до 8 ч, заряд 12 В/2 А. Габариты/масса: 250×155×54 мм / ~1680 г. Защита: IP68 (заявлено). Совместимость: DJI OcuSync/O3/O4, Autel SkyLink, аналоговые FPV-системы 2.4/5.8 ГГц.

Для чего / для кого

• Разведка на большой дистанции в сложной РЭБ-среде.

• Дальние маршруты с минимальными потерями видео/управления.

• Полёт сквозь локальные “купола” РЭБ благодаря узкой ДН и усилению.

• Стационарный пункт управления на штативе/мачте с выносом антенны от пилота.

Ключевые преимущества

• Три диапазона, одна антенна. Работает в 2400–2500 и 5000–5875 МГц, что покрывает 2.4, 5.2 и 5.8 ГГц, совместимые с большинством коммерческих и FPV-платформ (DJI/Autel/аналог).

• Активное двунаправленное усиление. Два усилителя по 10 Вт каждый (суммарно до ~20 Вт) усиливают и передачу, и приём; пассивный коэффициент антенны — 15 dBi (2.4 ГГц) и 18 dBi (5.8 ГГц); активное усиление тракта 20–22 дБ.

• Чистый приём и минимальная задержка. Малошумный каскад NF < 2.0 дБ и задержка тракта < 1 мкс, что критично для пилотажа в реальном времени.

• Защищённость и эргономика. Степень защиты IP68 (заявлено), LCD-индикация состояния питания, разъёмы N-K Female.

• Долгая автономность. Встроенный аккумулятор 6400 мА·ч 7.4 В до 8 ч непрерывной работы; зарядное 12 В/2 А в комплекте.

• Узкая диаграмма направленности для “пробивания” помех. Горизонтальные/вертикальные углы ~65°/20° — требуется точное наведение на БпЛА (идеально со штативом/мачтой).

• Экосистема тактического уровня. Совместимые ВЧ-кабели-удлинители, штативы, репитеры, детекторы дронов и средства РЭБ — для комплексного развёртывания пункта управления.

Технические характеристики

Совместимость и сценарии применения

Оптимизирована для цифровых систем DJI (OcuSync/O3/O4) и Autel, а также для аналоговых FPV-решений в диапазонах 2.4/5.8 ГГц; рекомендуется для разведки, дальних маршрутов и миссий в зоне активных “окопных/куполов” РЭБ.

Узкая диаграмма требует постоянного наведения антенны на летательный аппарат; для стабильности используйте штатив/мачту и ВЧ-удлинитель к пульту.

Таблица совместимости

Используйте низкопотерные ВЧ-кабели (класса RG-8/LMR-400) и минимизируйте длину кабеля для сохранения SNR.

Комплект поставки

• Адаптер питания 12 В / 2 А — входит в комплект.

Рекомендации по установке

• Уточните совместимость разъёмов (N-K Female) и используйте качественные ВЧ-кабели минимальной длины и с низкими потерями.

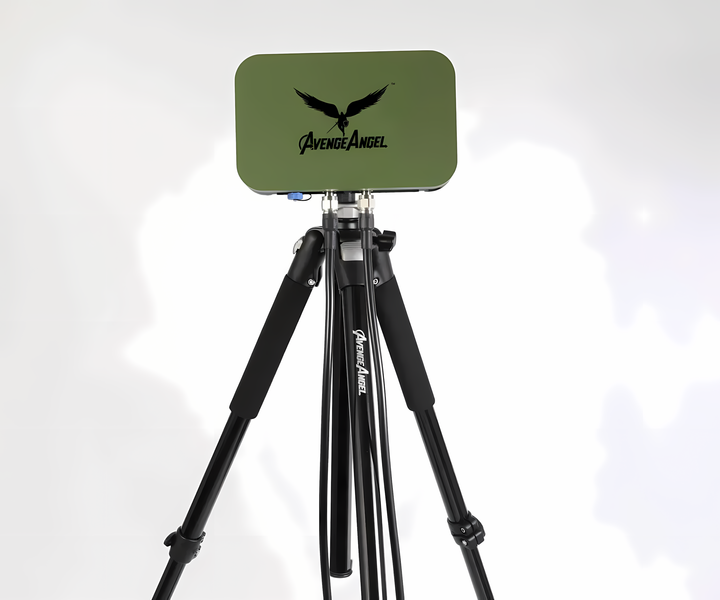

• Для стабильной работы в полевых условиях размещайте антенну на мачте/штативе, обеспечивая прямую видимость до БПЛА.
